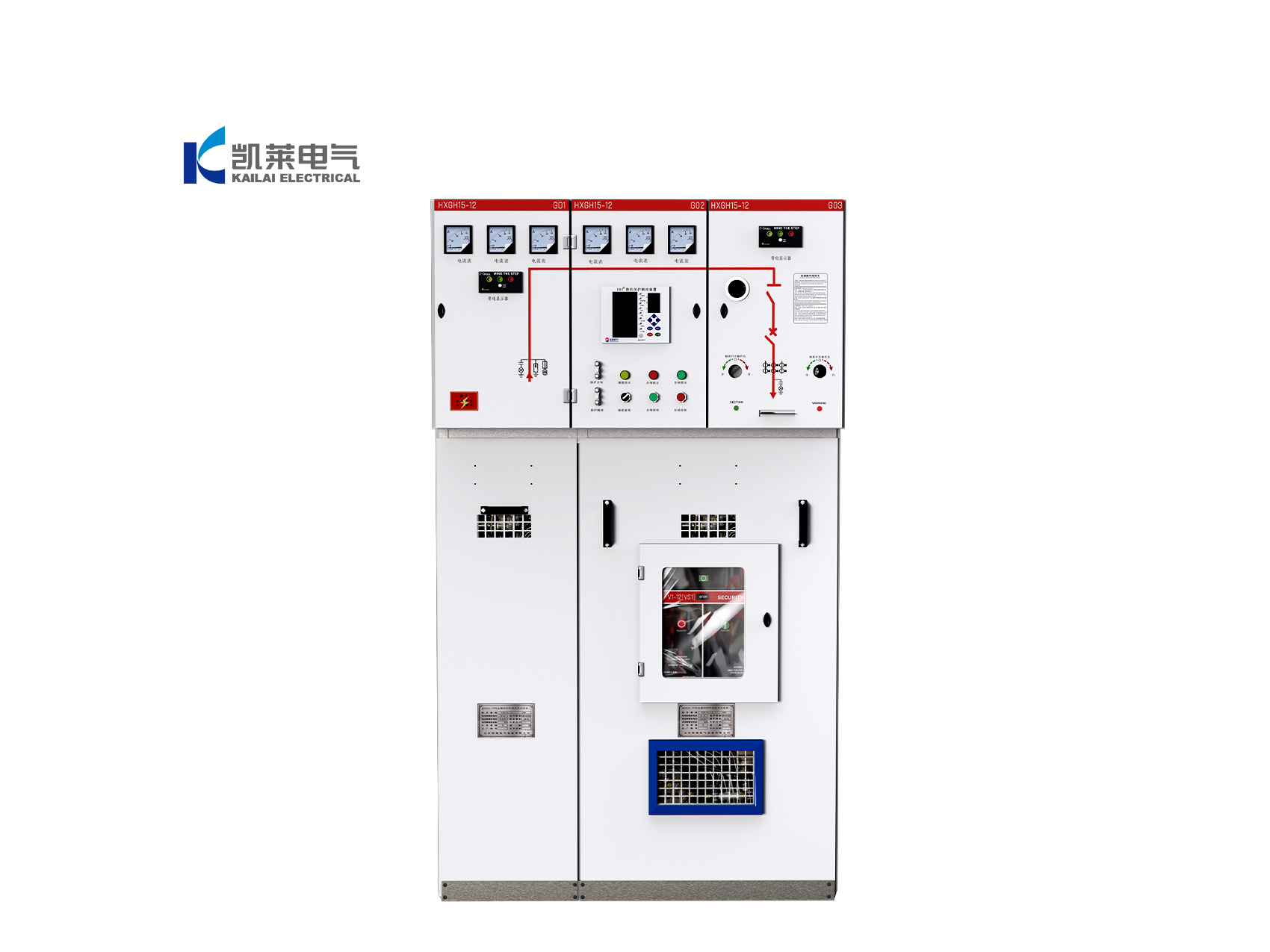

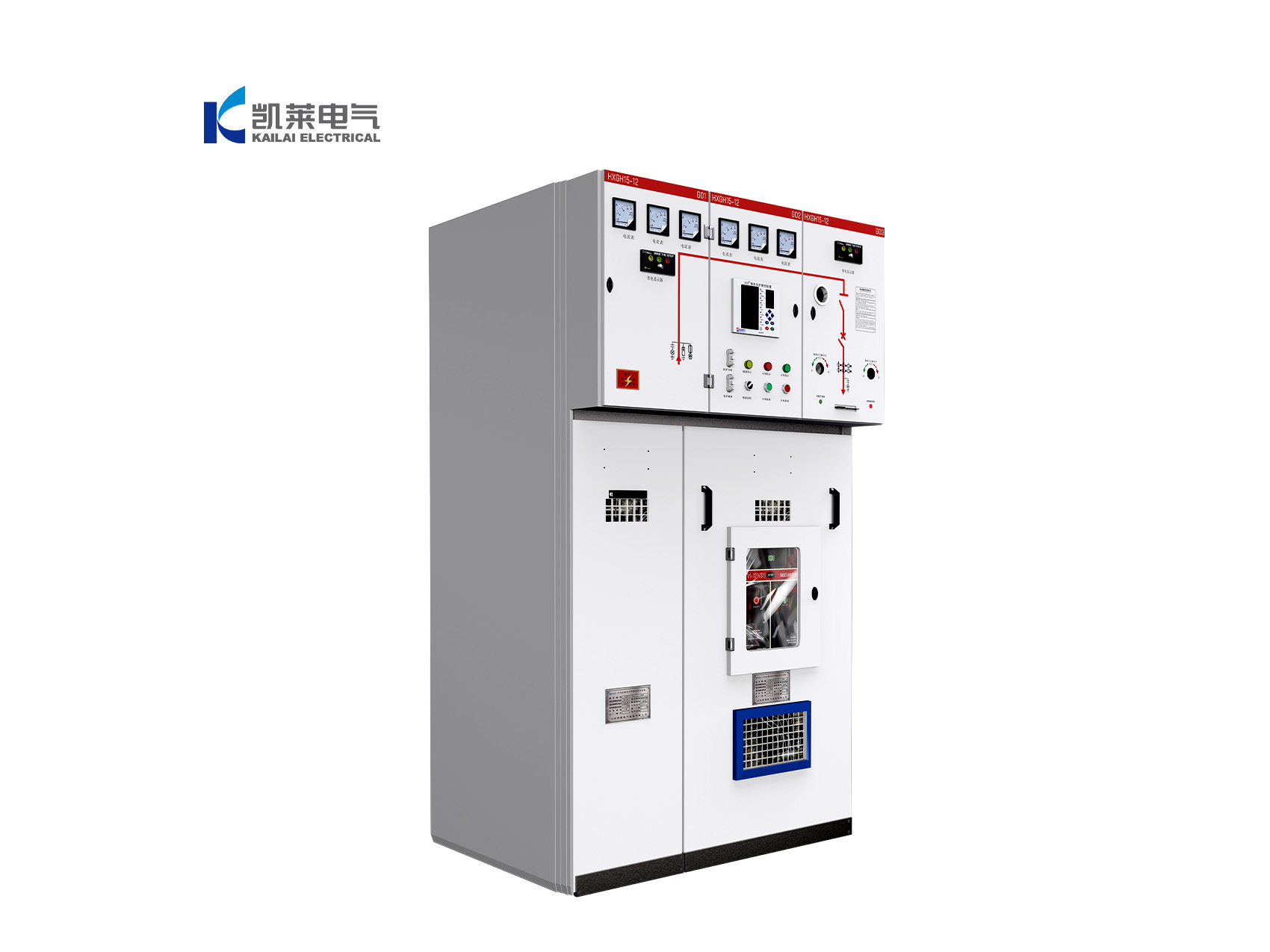

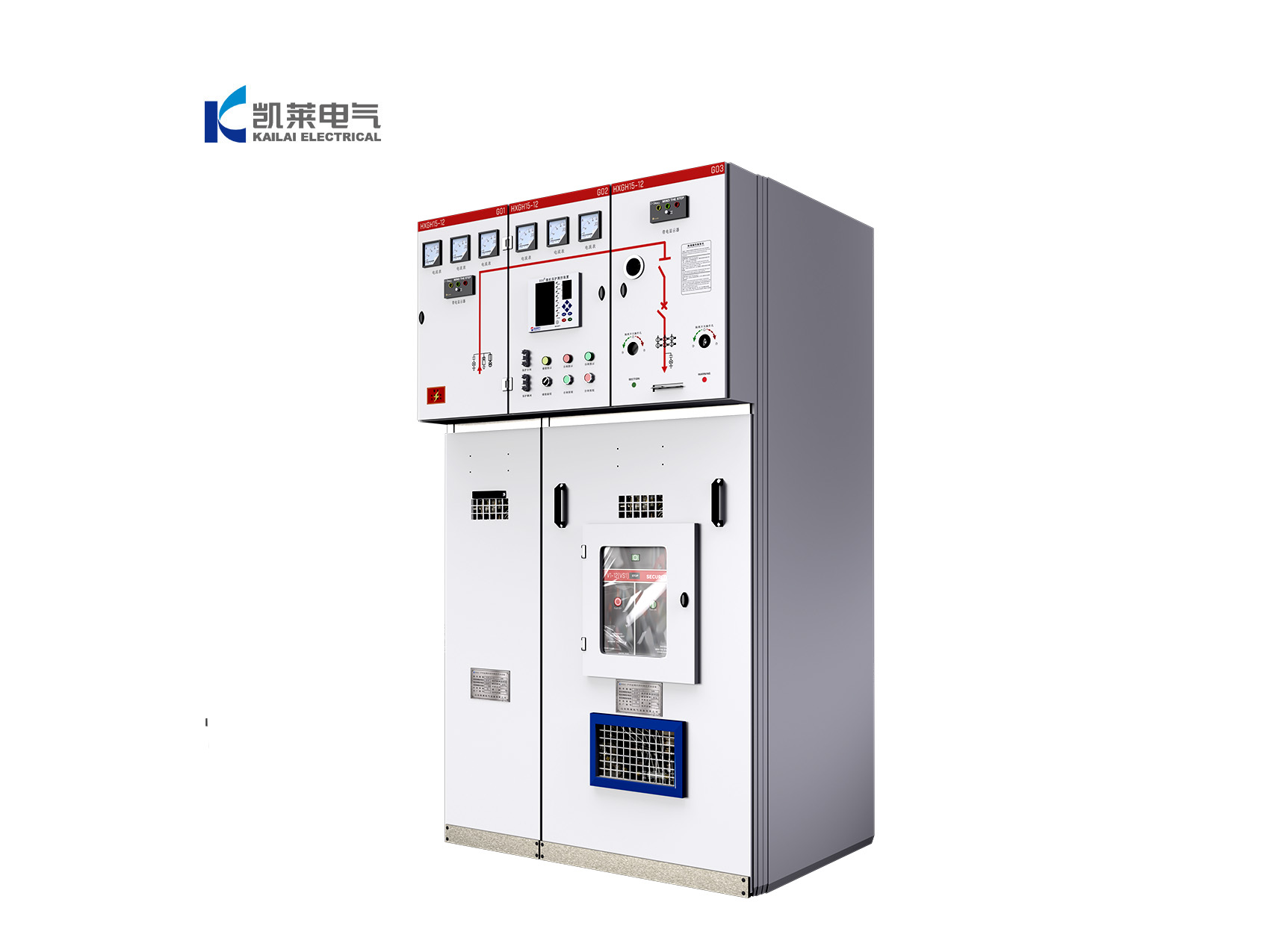

Unité principale de boucle métallique fermée AC HXGN15-12

L' HXGN15-12 est un appareillage complet à haute tension en courant alternatif avec une tension nominale de 12 kV et une fréquence nominale de 50 Hz. Il est principalement utilisé dans les réseaux en boucle triphasés à courant alternatif, les systèmes de distribution terminale et les installations électriques industrielles pour la réception, la distribution et la protection de l'énergie. Il convient également à l'installation dans les postes compacts (préfabriqués).

Ce produit est conforme à la norme GB3906 « Appareillage sous enveloppe métallique à courant alternatif de 3 à 35 kV », à la norme GB/T11022 « Exigences techniques communes pour les normes d'appareillage à haute tension et d'appareils de commande », à la norme IEC60298 « Appareillage sous enveloppe métallique à courant alternatif pour tensions nominales supérieures à 1 kV jusqu'à 52 kV » et à la norme IEC60694 « Spécifications communes pour l'appareillage à haute tension et les appareils de commande ». Il est équipé d'un système de protection complet « à cinq verrouillages ».

Avantages et caractéristiques

• Modes de fonctionnement local et à distance doubles
  Équipé d'un mécanisme de commande motorisé à ressort, le système prend en charge à la fois la commande manuelle locale et la commutation électrique à distance depuis un centre de contrôle. Conçu pour répondre aux exigences de l'automatisation de la distribution, il permet la commutation à distance des feeders, le transfert de charge et la reconfiguration du réseau sans nécessiter l'intervention de personnel sur site.

• Conception d'expansion d'automatisation standardisée
  Un compartiment de commande basse tension fermé indépendant est fourni avec un espace d'installation réservé et des connexions terminales pour les appareils standard DTU (Unité terminale de distribution) et FTU (Unité terminale de feeder). Les terminaux d'automatisation de la distribution peuvent être intégrés sans modifier la structure de l'armoire, garantissant la compatibilité avec les projets de mise à niveau des réseaux intelligents et de l'automatisation de la distribution.

• Surveillance complète de l'état en ligne
  Le système peut être étendu avec une surveillance de température des terminaisons de câbles sans fil, des indicateurs de présence de tension, des indicateurs de passage de défauts et des modules d'acquisition de tension/courant. Ces fonctions permettent une surveillance en temps réel de l'échauffement des équipements et des conditions de fonctionnement des feeders. Les défauts peuvent être automatiquement détectés, localisés avec précision, signalés localement et rapportés au centre de contrôle, réduisant considérablement le temps de dépannage et de rétablissement du service.

• Intégration transparente grâce à de multiples protocoles de communication
  Prend en charge les protocoles de communication électrique standard de l'industrie, notamment IEC 60870-5-104 (IEC 104) et Modbus, permettant une intégration transparente avec les systèmes de gestion de distribution des services publics, les plateformes de gestion énergétique des parcs industriels et les systèmes de surveillance photovoltaïque plus stockage d'énergie. Cela facilite l'interopérabilité des données, l'exploitation et la maintenance à distance, ainsi que la planification intelligente de la distribution électrique.
